一、概 述
YD系列變極多速三相異步電動機是在Y系列基礎上研制的新型變極多速三相異步電動機，具有效率高、起動轉矩大、噪聲低、振動小等優點。由于該系列電機可通過改變極對數而改變電動機的轉速，從而達到功率的合理匹配并使變速系統得到簡化，因而在紡織、印染、化工等行業得到廣泛使用。
“交流變極調速系統電氣實訓柜 ”是為滿足社會各行業對電機設備的安裝、調試、維修方面的電工、電氣技術人員的需求，結合各職業院校電氣類相關專業開設的《電工技術》、《工廠電氣控制》、《電機拖動及控制》等課程的技能訓練而研制的，是各職教中心、培訓機構、職業鑒定站（所）等相關單位的培訓和考核設備，也是各職業院校電氣類相關專業的實訓設備。
二、特 點
1. 采用標準配電柜為主體柜，控制柜空間利用合理、占地面積小，外形美觀。
2. 控制柜的器件選型、安裝、接線等嚴格按照“電氣設備安全設計導則”、“低壓系統內設備的絕緣配合”、“電工成套裝置中的導線顏色”、“電機線端標志與旋轉方向”等國家相關標準的規定進行設計。
3. 所用器件均采用國內外知名品牌，產品質量有保證。
4. 采用YD100L-6/4/2三相三速電動機為控制對象，模擬電動機起動與控制，貼近工業現場。
5. 提供各種保護功能，實訓安全可靠。
三、技術性能
1. 輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2. 工作環境：溫度-5℃～+40℃ 相對濕度＜85%（25℃） 海拔＜2000m
3. 裝置容量：＜10kVA
四、系統配備

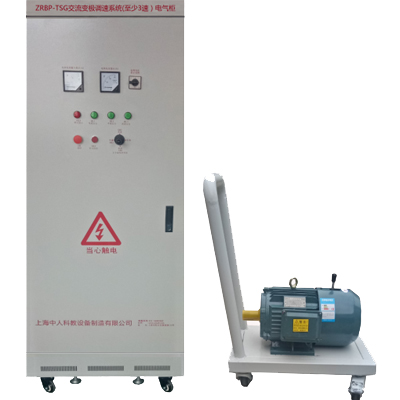

本實訓柜主要由柜體、電氣室、三速電動機，剎車電機等組成。
1. 柜體
柜體為雙層亞光密紋噴塑結構，雙面柜門設計，冷軋鋼板，結實牢固、美觀大方。內部留有一次進出線端子排、出線孔以及接地標志?？刂乒襁€設有四個萬向輪和四個固定調節機構。
2. 電氣室
正面柜門設有交流電壓表、交流電流表、電壓指示切換開關，通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值，交流電流表用來監視負載電流的大小。還裝有運行狀態指示燈、按鈕開關等。電氣室內部主要由斷路器、熔斷器、交流接觸器、時間繼電器、電流互感器、電動機保護器等器件組成。
3. 三相三速電動機
三相異步電動機型號為 YD100L- 6/4/2，極數為6/4/2，額定功率0.75KW1.3KW1.8KW，額定電壓380（V），額定轉速960/1400/2800（rpm），電動機安裝在鋼板小車上，配有四個萬向輪，帶專用電機連接電纜，帶電磁剎車電機1臺。
4.維修電工電子電機與職業資格培訓考評仿真軟件
本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件即可手動設置故障也能自動設置故障，本軟件通過電路圖中綠色的框選擇手動設置故障點（最多可以設置39個故障點），也可以通過系統自動進行隨機1個故障點設置，隨機兩個故障點設置，隨機三個故障點設置，隨機四個故障點設置，隨機五個故障點設置，本軟件內有工具箱，元件庫，放大鏡，電路圖等功能，可通過工具箱可選擇萬用表進行檢測，通過元件庫選擇合適的元件，通過放大鏡可以清楚的了解各個元器件及電路。本軟件通過電動機星三角啟動控制電路故障的設置，并經過種種排查，讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。
5.虛擬頻譜儀、邏輯分析儀、示波器、三用表仿真軟件：
本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件的功能有：電阻的測量、交流電壓的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提示并可以重置多用表）、晶體管的極性判斷、直流電壓測量（通電流表檔時燈光亮）、直流電流的測量、以及電容好壞的判斷。本軟件可任意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯示紅圈，如未定位準確無紅圈顯示，并在進行錯誤操作的時（如所選量程錯誤、所測數據錯誤等等），儀表指針將無反應、提示錯誤重新測量等，本多用表可選擇交流電壓檔，直流電壓檔，電阻檔，電流檔，電阻調0，并且可放大顯示數據，可清楚觀看所測數據大小。學生可以通過本軟件學習多用表的正確使用方法。
6.單片機、plc可編程設計與控制虛擬仿真軟件（需提供版權證書及演示視頻）：
1)本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。
2)繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。
3)plc控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。
4)單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。
五、實訓項目
1. 三相三速電動機的認知
2. 三相三速電動機控制線路的器件選擇與安裝
3. 三相三速電動機控制線路的布線與接線
4. 三相三速電動機控制線路的調試
5. 三相三速電動機控制線路運行試驗
6. 三相三速電動機控制線路的故障分析與檢修
六、配置清單
|
序號 |
名稱 |
規格 |
數量 |
|
7. |
漏電保護開關 |
工作電壓AC400V
32A |
1只 |
|
8. |
熔斷器座 |
配熔體5A |
3只 |
|
9. |
熔斷器座 |
配熔體2A |
2只 |
|
10. |
交流接觸器 |
線圈AC220V |
3只 |
|
11. |
交流接觸器 |
線圈AC220V |
1只 |
|
12. |
輔助觸頭 |
2個NO，2個NC |
4只 |
|
13. |
電動機熱過載保護器 |
2.5-4A
3.2-5A |
3只 |
|
14. |
按鈕開關 |
一常開一常閉
自動復位 |
1只 |
|
15. |
急停開關 |
一常開一常閉
手動復位 |
1只 |
|
16. |
信號指示燈 |
220V |
4只 |
|
17. |
轉換開關 |
380V-440V |
1只 |
|
18. |
交流電流表 |
10A |
1只 |
|
19. |
交流電壓表 |
450V |
1只 |
|
20. |
三相三速異步電機（帶剎車器） |
UN380V |
1臺 |
|
21. |
接線端子 |
25A |
1批 |
|
22. |
線槽 |
30×30 |
1批 |
|
23. |
主令控制器 |
常開 |
1只 |
常見問題：
1、如果我要購買交流變極調速系統電氣實訓柜,輪機三速電機控制系統實驗臺，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的交流變極調速系統電氣實訓柜,輪機三速電機控制系統實驗臺是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開交流變極調速系統電氣實訓柜,輪機三速電機控制系統實驗臺的發票，您需要提供開票資料。
3、你們的交流變極調速系統電氣實訓柜,輪機三速電機控制系統實驗臺都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
