一、概述

依據國家人力資源與社會保障部《技工院校工學結合課程教學改革試點工作方案》設計，圍繞典型工作任務（即FMS）確定課程目標，選擇課程內容，制定專業教學計劃，根據國家職業標準中相關內容，將機電工學結合中有關《電工技術》、《電工基本技能》、《電工測量與儀表》、《電機與電氣控制》、《電動機控制電路》、《電力拖動控制電路》等相關專業模塊通過工作任務的訓練有機結合在一起，實現將典型工作任務量化為多各子任務，循序漸進的貫徹以任務引領、項目驅動、模塊化教學的新理念，遵循教學規律，利用多媒體教學、網絡教學及情景化教學的先進手段，將復雜的知識點簡單化，深奧的理論點明晰化，貼近實際的企業工作內容與流程，將實訓車間與企業、實訓老師與企業職員、實訓內容與工作任務真正融合為一，達到工學結合教學目的。

電工技能實訓考核平臺該區域是以電工技能工作島設備為核心，利用工業情景化設施建，配套教學化處理過的工作流程與管理制度，讓學生通過任務進行實訓教學。設備可同時讓6名學生同時操作，通過小組的團隊形式開展工作任務，并通過角色分工按照各自的工作流程進行。在實訓工作的同時可以進行理論教學，實現“做”“學”“教”一體。

二、主要技術參數

1. 輸入電源： 三相五線  AC380V±5%  50Hz；

2. 電源輸出：6個獨立工位，

1) 每工位固定交流輸出：三相五線  380V 接插式1組、220V插座式2組

2) 可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；

3. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；

4. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。

5. 安全保護： 漏電保護（動作電流≤30mA），過流保護，熔斷器保護；

6. 額定功率： ≤2KW；

7. 工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m

8. 外形尺寸：2500*2115*780（mm）

三、系統組成

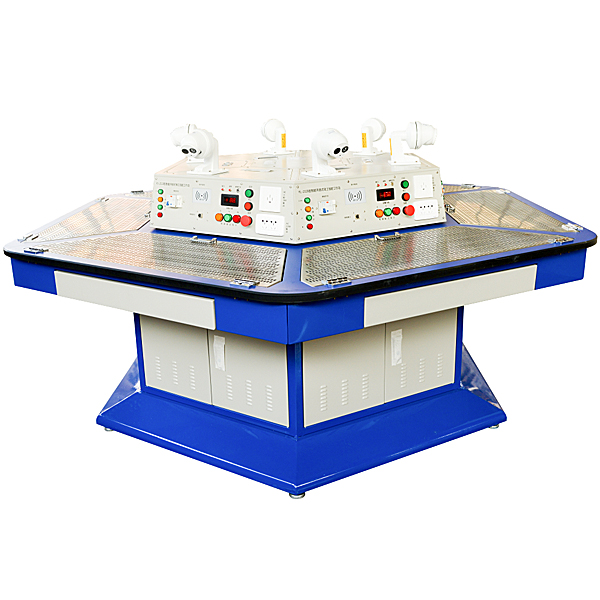

技能工作島由六邊形工作臺、六邊形電源控制屏及典型工作任務組成，能同時容納6名學生在設備上進行操作。

六邊形工作臺：桌體采用優質冷軋鋼板，經過機械加工成型，整機既堅固耐用，又美觀大方。工作臺表面噴塑，色彩穩重。工作臺六工位設計，每工位設置有雙開門式存儲柜，工位與工位之間采用圓弧形過渡板連接。桌面為六邊形結構，采用30mm厚的實芯理化板非高密度防火板，外表面貼防火板，桌邊倒圓弧處理，美觀安全。工作臺直徑為2500mm，高度按人體工程學要求設計，高度為750mm。

六邊形電源控制屏：電源控制屏采用六邊形結構，與工作臺相對應，具有漏電保護、短路保護功能。工作臺頂部裝有多角度高清攝像頭，對每一位學員的實操過程進行記錄。

工作臺嵌有實操網孔板，該網孔板平時關閉時與工作臺面平行一致，需要使用時可以展開多個角度進行使用。

虛擬仿真系統

1.維修電工電子電機與職業資格培訓考評仿真軟件

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件即可手動設置故障也能自動設置故障，本軟件通過電路圖中綠色的框選擇手動設置故障點（最多可以設置39個故障點），也可以通過系統自動進行隨機1個故障點設置，隨機兩個故障點設置，隨機三個故障點設置，隨機四個故障點設置，隨機五個故障點設置，本軟件內有工具箱，元件庫，放大鏡，電路圖等功能，可通過工具箱可選擇萬用表進行檢測，通過元件庫選擇合適的元件，通過放大鏡可以清楚的了解各個元器件及電路。本軟件通過電動機星三角啟動控制電路故障的設置，并經過種種排查，讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。

2.虛擬頻譜儀、邏輯分析儀、示波器、三用表仿真軟件：

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件的功能有：電阻的測量、交流電壓的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提示并可以重置多用表）、晶體管的極性判斷、直流電壓測量（通電流表檔時燈光亮）、直流電流的測量、以及電容好壞的判斷。本軟件可任意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯示紅圈，如未定位準確無紅圈顯示，并在進行錯誤操作的時（如所選量程錯誤、所測數據錯誤等等），儀表指針將無反應、提示錯誤重新測量等，本多用表可選擇交流電壓檔，直流電壓檔，電阻檔，電流檔，電阻調0，并且可放大顯示數據，可清楚觀看所測數據大小。學生可以通過本軟件學習多用表的正確使用方法。

3、單片機、plc可編程設計與控制虛擬仿真軟件：

本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。

1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。

2.PLC控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

3.單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

四、可進行的工作實訓任務

1. 第一單元常用低壓電器及其安裝、檢測與維修

1) 課題1低壓電器的分類和常用術語

2) 課題2低壓熔斷器

3) 課題3低壓開關

4) 課題4主令電器

5) 課題5接觸器

6) 課題6繼電器

2. 第二單元電動機的基本控制線路及其安裝、調試與維修

1) 課題1三相籠型異步電動機的手動正轉控制線路

2) 課題2三相籠型異步電動機的點動正轉控制線路

3) 課題3三相籠型異步電動機的自鎖正轉控制線路

4) 課題4三相籠型異步電動機的連續與點動混合正轉控制線路

5) 課題5三相籠型異步電動機的正反轉控制線路

6) 課題6三相籠型異步電動機的位置控制與自動往返控制線路

7) 課題7三相籠型異步電動機的順序控制線路

8) 課題8三相籠型異步電動機的多地控制線路

9) 課題9三相籠型異步電動機的Y—△降壓啟動控制線路

10) 課題10三相籠型異步電動機的反接制動控制線路

11) 課題11雙速異步電動機的控制線路

12) 課題12三相繞線轉子異步電動機的控制線路

13) 課題13電動機的控制、保護與選擇

14) 課題14電氣控制線路設計基礎

3. 第三單元變頻調速系統

1) 課題1通用變頻器的基礎知識

2) 課題2變頻器的工作原理和控制功能

3) 課題3通用變頻器的選用與安裝

4) 課題4變頻凋速系統的調試

5) 課題5通用變頻調速系統的維護與維修

4. 第四單元可編程控制技術

1) 課題1 PLC控制三相異步電機電機啟停

2) 課題2 PLC控制三相異步電機電機順序啟停

3) 課題3 PLC控制三相異步電機點動和自鎖控制

4) 課題4 PLC控制三相異步電機Y-Δ啟動控制

5) 課題5 PLC控制三相異步電動機正反轉控制

6) 課題6 PLC控制三相異步電機帶限位自動往返控制

5.  第五單元觸摸屏控制技術

1) 課題1 觸摸屏的編程

2) 課題2觸摸屏與PLC通信

3) 課題2 觸摸屏、PLC、變頻器的控制

五、電工技能島實訓設備配置（單套配置）

線材清單

 整體標準配置/1套（用戶可自備）
