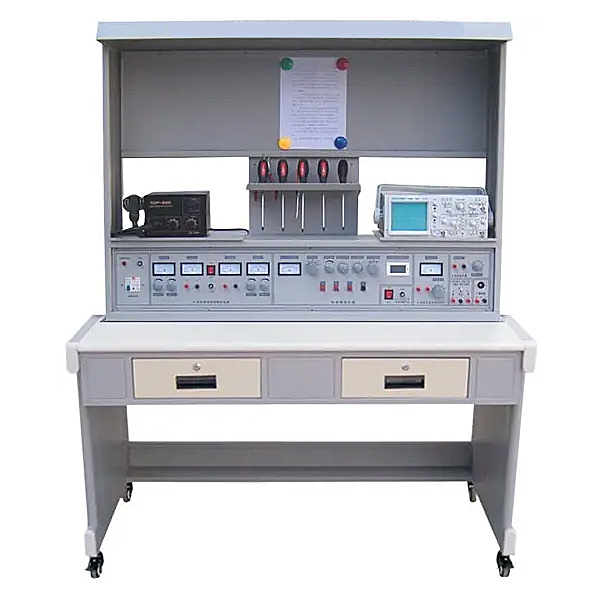

該實驗臺是按照廣大工廠的生產線流程崗位和《中等職業學校電工電子類專業儀表器具設備配備裝備裝備標準》及各類院校職業教育的教學和實驗的迫切要求而研制。學生經過具體的實踐流程實操，既能學會一般電子設備的工序技藝設計知識，同時經過電子設備的制作，掌控把握基礎實操技能：安全實操、元件及其封裝的識別；元件的裝接、焊接、調動測量試驗、故障排除。讓學生在校期間就有貼近工業現場的實際實操實驗，加強學生動手能力，創新能力和運用所學知識能力的培養，達到工程實驗?zāi)康摹?/span>

二、特別點

1、通用性強：即可經過實驗臺的編制含有概括多種設備生產流水線，完成設備的電子工序技藝實驗，也可單臺單獨作為電子技能實驗使用。

2、綜合性強：可作為電子、電工、機械等專業課程的實驗、可作手工焊接實驗、SMT焊接實驗、電子裝配實驗、整機裝配維修實驗等。

3、功能齊全：提供穩壓電源、交流ACACAC低壓電流（A）（A）（A）、函數發生器、蜂鳴器、多路插頭座、調壓器等，為電子設備的測量調動測量試驗和研發新設備提供豐富的資源。裝配日光燈照明、看板（用來夾圖紙文檔實驗指導書）、儀表器具架、工量具架。

4、創新性：提供多種電子元件和電子設備裝配工量具，不但能鍛煉學生的裝配調動測量試驗技能，還可以在現有設備的基礎上實行二次研發：課程設計、畢業設計、電子競賽課題，以培養學生的創新能力。

5、配套實驗圖紙文檔實驗指導書豐富：每塊所提供的實驗板全部有元件表單、裝配圖、指導書，完成學生對認識、設計、焊接、調動測量試驗、整機檢修等多種技能工序技藝的實驗。

三、技術功能

1、寫入電源：一相三線220V±10%50Hz。

2、輸出電源：

1）直線DC穩壓電源：二路0-30V穩壓直線DC電源輸出，內置式繼電器自動換檔，多圈電位器連續調動，最大輸出電流（A）（A）（A）2A，設定有預設式限流保護功能，數字顯露電流（A）（A）（A）電壓（V）（V）（V）；

2）低壓交流ACACAC電源輸出：3V、6V、9V、12V、15V、18V、24V交流ACACAC輸出、電流（A）（A）（A）2A；

3）函數發生器：輸出正弦波、三角波、方波、頻率界限5Hz-550KHz；頻率有表指示；

4）單次脈沖輸出：每拔一次開關即可輸出一組正負脈沖；

5）音頻功率（W）（W）（W）放大器：內置喇叭，音頻可調，在調動測量試驗中可作信號尋跡使用。

3、作業環境：溫度（℃）（℃）（℃）-10℃～+40℃

4、裝置容量（KV）（KV）（KV）：＜500VA

5、外觀尺寸：1200mm×750mm×2000mm

電子技能與生產工序技藝流水新實驗臺,程控交換綜合實驗箱

本實驗箱是按照《程控交換原理》教學圖紙文檔實驗指導書及實驗指導書，并集合教學和實踐的需要，研究研發的一套實驗系統。系統應用模型塊化構造設計，軟硬件集合，模型塊之間聯接靈活，測量試驗便利。

一、系統特別點

1、含有概括了三種交換互聯網：人工交換、空分交換、時分交換，再現了交換互聯網的發展歷程；
2、模仿經典的局域交換系統的架構，將中央處置整理器、記發器、話路交換控制器等單元部分單獨開來，讓學生充分理解程控交換系統含有概括；
3、完善的程控交換系統管理功能，完整的實驗指導文檔；

4、運用單片機完成信令及信號音的產生；
5、對每一話路時隙可以隨意配備裝備裝備，讓學生充分理解時分復用、時隙交換的概念；
6、功能數值本地設定：可設定分機號碼、通話等級、系統時間；
7、強大的系統自檢功能；
8、外線連連連接口可以與市話網相連，完成用戶交換機的全部功能；
9、主叫識別功能：實驗箱設定有主叫識別的發送和接收功能，有助學生更清晰的理解主叫識別的原理和作業方法；
10、后臺管理系統功能完備，從圖形化的方法清楚的展示了程控交換原理、計費、中繼等作業方法；
11、空分中繼可在兩臺程控箱之間的隨意電話間實行呼叫和通話；
12、數字時分中繼可在兩臺程控實驗箱之間八部電話同時兩兩互相實行通話而而而且不影響；
二、系統含有概括

系統硬件主要應用以下幾個部分含有概括：

1、電源寫入模型塊：產生整個實驗箱所需要的各種電壓（V）（V）（V）的作業電源。

寫入：AC220V±10%，輸出：DC±12V±5%，+5V±5%。

2、用戶連連連接口電子線路：該設計中應用的四路模仿用戶連連連接口；

3、外線連連連接口：作為用戶交換機和局用交換機相連；

4、中央處置整理器：由MSC-51系列的單片機完成，主要完成人機界面HMIHMIHMI的管理，串行口通信以及功能數值設定及系統管理功能；

5、記發器：由MSC-51系列的單片機完成，主要完成信令的管理，CID功能，DTMF撥號話路選用，用戶/外線連連連接口指示等功能；

6、話路交換控制器：由MSC-51系列的單片機完成對時分交換單元和空分交換單元的控制。

7、機箱：鋁制材料，綠色環保，造型美觀大方。外觀尺寸：420×300×100mm。
