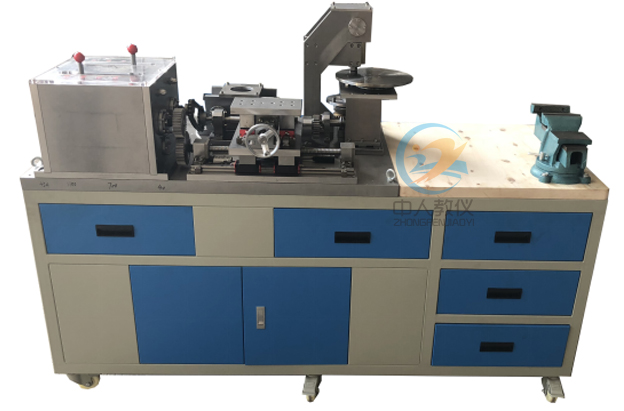

機械裝調綜合實驗臺
ZRZT-1機械裝調綜合實驗臺,機械裝調技術綜合實訓裝置直線導軌、臺面、墊塊、軸承、支座、端蓋等組成。臺面采用鋁合金材料，分上下（X軸、Y軸）兩層，咨詢熱線13122891392 ...
中人教儀廠是專業生產機械裝調綜合實驗臺，機械裝調技術綜合實訓裝置及配件的廠家,生產的機械裝調綜合實驗臺，機械裝調技術綜合實訓裝置品質過硬，中人品牌在國內已經擁有幾百所院?？蛻簟?/p> 常見問題： 1、如果我要購買機械裝調綜合實驗臺、機械裝調技術綜合實訓裝置，是否有安裝、培訓服務呢？ 答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。 2、你們的機械裝調綜合實驗臺、機械裝調技術綜合實訓裝置是否能開增值稅專用發票？ 答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開機械裝調綜合實驗臺、機械裝調技術綜合實訓裝置的發票，您需要提供開票資料。 3、你們的產品都是自己生產的嗎？都有什么產品資質？ 答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
本文關鍵詞：機械裝調綜合實驗臺
ZRZT-1機械裝調技術綜合實訓裝置
一、技術性能要求
1.輸入電源：單相三線 AC220V±10% 50Hz；
2.交流減速電機1臺：額定功率 120W，減速比 1:4；
3.外形尺寸（實訓臺）：約為1800mm×700mm×820mm；
4.設備重量：500kg
5.安全保護：具有漏電流保護，安全符合國家標準。
二、系統組成與功能
機械裝調綜合實驗臺主要由實訓臺、動力源、機械裝調對象（機械傳動機構、多級變速箱、二維工作臺、擺動機構、間歇回轉工作臺、牙嵌式離合器機構、沖床機構、送料機構等）鉗工常用工具、量具等部分組成。
1.實訓臺：采用鐵質雙層亞光密紋噴塑結構，包括操作區域和機械裝調區域兩部分。操作區域主要由實木臺面、橡膠墊等組成，用于鉗工加工和裝配各種機械零部件（箱體部分采用鋁合金材料）；機械裝調區域采用鑄件操作臺面，學生可在上面安裝和調整各種機械機構。
2.機械傳動機構：主要由同步帶、鏈、齒輪、蝸桿等傳動機構組成；通過學生在平臺上的安裝、調整與檢測，掌握機械傳動機構的裝配與調整技能。
3.多級變速箱：具有雙軸三級變速輸出，其中一軸輸出帶正反轉功能，頂部用透明有機玻璃防護。主要由箱體、齒輪、花鍵軸、間隔套、鍵、角接觸軸承、深溝球軸承、卡簧、端蓋、手動移動換檔機構等組成，可完成多級變速箱的裝配工藝實訓。
4.二維工作臺：主要由滾珠絲桿、直線導軌、臺面、墊塊、軸承、支座、端蓋等組成。臺面采用鋁合金材料，分上下（X軸、Y軸）兩層，下層由多級變速箱經齒輪傳動控制，實現工作臺往返運行，工作臺面裝有行程開關，實現限位保護功能，上層采用手輪實現手動控制；能完成直線導軌、滾珠絲桿、二維工作臺的裝配工藝及精度檢測實訓。
5.擺動機構：主要由支架、聯軸器、盤形凸輪、滾子、擺桿、滑槽、滑桿等組成，工作時，利用聯軸器帶動凸輪旋轉，使擺桿的角度旋轉轉變?yōu)榛瑮U的直線運動?？赏瓿赏馆啓C構的裝配工藝實訓。
6.減速器：主要由直齒圓柱齒輪、角接觸軸承、深溝球軸承、支架、軸、端蓋、鍵等組成?？赏瓿蓽p速器的裝配工藝實訓。
7.間歇回轉工作臺：主要由四槽槽輪機構、蝸輪蝸桿、推力球軸承、角接觸軸承、臺面、支架等組成。由多級變速箱經鏈傳動、齒輪傳動、蝸輪蝸桿傳動及四槽槽輪機構分度后，實現間歇回轉功能；能完成蝸輪蝸桿、四槽槽輪、軸承等的裝配與調整實訓。
8、牙嵌式離合器機構：主要由支架、軸承、兩半離合器、操作桿等組成，工作時，利用操縱桿帶動滑環使半離合器作軸向移動，實現分離和接合?？赏瓿呻x合器機構的裝配工藝實訓。
9.沖床機構：主要由曲軸、連桿、滑塊、支架、軸承等組成，與間歇回轉工作臺配合，實現壓料功能模擬?？赏瓿蓻_床機構的裝配工藝實訓。
10、自動送料機構：主要由曲柄、連桿、滑塊、外方內圓支架、漏斗、空心圓筒料、滑道等組成，與減速器配合，通過曲柄旋轉實現送料功能模擬?？赏瓿勺詣铀土蠙C構的裝配工藝實訓。
11.動力源：配置交流減速電機、調速器、電源控制箱等，為機械系統提供動力源。電源控制箱帶有調速電機電源接口，行程開關接口。
12.裝調工具：主要有套裝工具（34件）、臺虎鉗、劃線平板、拉馬、紫銅棒、沖擊套筒、截鏈器、沖擊扳手。套裝工具由工具箱、內六角扳手、呆扳手、活動扳手、銼刀、絲錐、鉸杠、劃規、樣沖、錘子、板牙、板牙架、螺絲刀、鋸弓、尖嘴鉗、老虎鉗等組成。
13.常用量具：主要由游標卡尺、萬能游標量角器、寬度角尺、百分表、千分尺、塞尺、水平儀等組成；通過使用量具進行測量，使學生掌握常用量具的使用方法，掌握機械裝配的檢測方法等。
14.機械實訓安全教育虛擬仿真軟件：軟件基于C#和JS語言編程設計，用戶自行根據電腦配置選擇不同的交互界面大小，可選流暢畫質，中等畫質，完美畫質等六級畫質等級?？蛇x擇齒輪軸系、蝸桿軸系等十多種軸系機構進行安裝、拆卸、裝配、零部件測量、考核等。零件拆裝的步驟過程中有智能提醒，軟件內的模型均采用3D模型，由3Dmax制作而成，并經過渲染和潤色，使模型看起來與真實部件一般無二，設有非標零件庫、標準零件庫、測量工具庫供拆裝選擇。軟件內配有實驗的目的、步驟、要求等集成的電子實驗考核題及指導書。使用考核功能時，軟件隨機出題供學生回答，當學生答完題目時給出考核分數。本軟件可以進行全方位旋轉、放大、縮小觀看其細節。減速器模塊：系統內置的工具庫(如錘、呆扳手、拉馬、螺絲刀等)用于選擇工具拆卸減速器，零件拆卸后自動擺放整齊。
15.機械裝配與鉗工裝配虛擬仿真軟件：采用3D虛擬仿真技術,采用AVI影視播放方式，界面生動美觀、易學易用，可以提高學生學習的興趣，加深學生對知識的理解和運用。通過三維拆卸裝配視頻動畫，生動地展示了變速箱、離合器蝸桿傳動機構、齒輪減速器、間歇回轉工作臺、沖床機構、動力源、送料機構等模塊的拆卸和裝配過程?？蓪崿F(xiàn)以下功能：鉗工裝配技術的基本知識及介紹，鉗工裝配技術主要組成器件的結構及工作原理，變速箱的虛擬拆裝、三維動畫視頻講解演示，離合器蝸桿傳動機構的虛擬拆裝、三維動畫視頻講解演示，齒輪減速器的虛擬拆裝、三維動畫視頻講解演示，間歇回轉工作臺的虛擬拆裝、三維動畫視頻講解演示，沖床機構的虛擬拆裝、三維動畫視頻講解演示，動力源的虛擬拆裝、三維動畫視頻講解演示，送料機構的虛擬拆裝、三維動畫視頻講解演示。
三、基本配置
1.系統裝置配置要求
機械裝調技術綜合實訓裝置配置表
序號
名稱
型號及規格
數量
備注
1
實訓臺
實訓臺外形尺寸：1800mm×700mm×820mm；全鋼結構，桌子下方帶儲存柜，柜子上方和右側帶4個抽屜；
鑄鐵平板：1100mm×700mm×40mm；
實木桌板：700mm×700mm×40mm。
1臺
2
電源控制箱
設在臺面下方，帶滑動導軌，通電調試時拉出操作，控制箱包括單相漏電斷路器、電源指示燈、操作說明、調速器等。
1臺
3
交流減速電機
功率：120W；減速比：1:4。
1臺
4
調速器
適用電機：6～120W；
調速范圍：90～1400r/min。
1個
5
帶傳動機構
主要配置有：同步帶2根、同步帶輪（鋁合金）4只、鍵、軸、軸承、支座、端蓋、交流減速電機等。
1套
6
擺動機構
主要由支架、聯軸器、盤形凸輪、滾子、擺桿、滑槽、滑桿等組成
7
鏈傳動機構
主要配置有：單排鏈1個、鏈輪2個、鍵、軸、軸承、支座、端蓋等。
1套
8
齒輪傳動機構
主要配置有：6個直齒圓柱齒輪、2個直齒圓錐齒輪、鍵、軸、軸承、支座、端蓋等。
1套
9
多級變速箱
主要配置有：箱體（鋁合金材料，頂部為有機玻璃、可起到防護作用，又可直接觀察箱體內的結構及運行情況）、齒輪（直齒圓柱齒輪6個、滑移齒輪2組）、軸承（7203AC角接觸軸承6個、6203-2RZ深溝球軸承5個）、花鍵軸、間隔套、鍵、卡簧、端蓋、手動換檔機構等。
1套
10
二維工作臺
主要配置有：滾珠絲杠及螺母2副（長度分別為506mm、356mm；公稱直徑 20mm；導程 5mm；右旋）、直線導軌4條和滑塊6個（日本THK品牌，長度分460mm、280mm兩種；寬度15mm）、工作臺面（采用3塊厚為20mm的鋁合金材料）、軸承（7202AC角接觸軸承4個、6202-2RZ深溝球軸承2個）、軸承座、端蓋、墊塊等。
1套
11
減速器
主要配置有：箱體（鋁合金材料）、直齒圓柱齒輪4個、軸承（7003AC角接觸軸承4個、6003-2LS深溝球軸承4個）、支架、軸、端蓋、鍵等。
1套
12
間歇回轉工作臺
主要配置有：四槽槽輪、工作臺面、蝸輪、蝸桿、鍵、軸、軸承（51120推力球軸承1個、30203圓錐滾子軸承1個、7002AC角接觸軸承8個）、支座、端蓋等。
1套
13
牙嵌式離合器
主要配置有：支架、軸承、固定離合器、活動離合器、撥桿，支座等組成。
1套
14
送料機構
主要配置有：支架（鑄鋁成型）、曲柄、連桿、滑塊（黃銅）、外方內圓支架、漏斗、空心圓筒料、滑道等組成。
1套
15
沖床機構
主要配置有：支架（鋁合金材料）、曲軸、連桿、滑塊、支架、鍵、軸、軸承（7002AC角接觸軸承2個）等。
1套
16
配件
使用說明書、備用螺絲若干、銅皮若干、調節手柄1個、防銹油2罐
1套
17
考核試卷
機械裝調技術（裝配鉗工）任務書（試卷）
機械裝調技術（裝配鉗工）評分表
4份
序號
名稱
型號及規格
數量
備注
1
內六角扳手
9件套六角扳手
1套
套裝工具
2
呆扳手
10、12、14、17各1把
4把
套裝工具
3
活動扳手
8〞
1把
套裝工具
4
整形銼
6把
套裝工具
5
銼刀
平銼、半圓銼、三角銼、圓銼各1個
4個
套裝工具
6
板牙架、板牙
M25（1〞）；M6×1.0、M7×1.0、M8×1.25、M10×1.5、M12×1.75各1個
1套
套裝工具
7
絞杠、絲錐
M3～M12(1/16〞～1/2〞)；M6×1、M7×1、M8×1.25、M10×1.5、M12×1.75各1個
1套
套裝工具
8
劃線工具
劃規（6〞、150mm）1個、劃針1個
1套
套裝工具
9
樣沖
1個
套裝工具
10
錘子
木柄圓頭錘、木柄鉗工錘各1把
2把
套裝工具
11
螺絲刀套裝
一字、十字大小各1個
4把
套裝工具
12
鋸弓
可調式結構
1把
套裝工具
13
尖嘴鉗
1把
套裝工具
14
鋼絲鉗
180mm
1把
套裝工具
15
三角套筒扳手
8mm、9mm、10mm
1把
套裝工具
16
鋼絲刷
1把
套裝工具
17
鐵皮剪
1把
套裝工具
18
角尺
1把
套裝工具
19
直尺
1把
套裝工具
20
吹塑工具箱
1個
套裝工具
21
臺虎鉗
150
1個
22
劃線平板
300×300
1塊
23
紫銅棒
1根
24
外卡簧鉗
1把
25
拉馬
1個
26
沖擊套筒
1套
27
截鏈器
1把
28
刮刀
1把
29
游標卡尺
測量范圍：0～150mm，分度值：0.02mm
1把
30
百分表
測量范圍：0～10mm,帶磁性表座
1個
31
千分尺
測量范圍：0～25mm
1把
32
游標萬能角度尺
測量范圍：0～320º
1把
33
塞尺
測量范圍：0.02～1.00mm
1把
34
條式水平儀
規格：ST150讀數值：0.02mm/m
1個
四、實訓項目
項目一：鉗工基本操作技能實訓
任務一 劃線技能訓練
任務二 銼削技能訓練
任務三 鋸削技能訓練
任務三 鉆削技能訓練
任務四 攻、套螺紋技能訓練
任務五 刮削技能訓練
項目二、擺動機構的裝配與調整
根據裝配圖要求，進行聯軸器、盤形凸輪、擺桿、滑塊、支座、滑道等的裝配與調整。
項目三：變速箱的裝配與調整
根據裝配圖及裝配工藝要求，進行軸承、軸、鍵、滑移齒輪、箱體等的裝配與調整。
項目四：減速器的裝配與調整
根據裝配圖及裝配工藝要求，完成減速器的裝配與調整。
項目五：沖床機構的裝配與調整
根據裝配圖及裝配工藝要求，完成沖床機構的裝配與調整。
項目六：間歇回轉工作臺的裝配與調整
根據裝配圖及裝配工藝要求，進行蝸輪蝸桿、四槽槽輪、軸承、支座等的裝配與調整。
項目七、二維工作臺的裝配與調整
根據裝配圖要求，進行直線導軌、滾珠絲杠、軸承、支座等的裝配與調整。
項目八、離合器的裝配與調整
根據裝配圖要求，進行離合器的活動端、固定端、操縱桿、支座等的裝配與調整。
項目九、送料機構的裝配與調整
根據裝配圖要求，進行曲柄、連桿、滑塊、支座、滑道等的裝配與調整。
項目十、機械傳動的安裝與調整
任務一 帶傳動機構的裝配與調整
任務二 鏈傳動機構的裝配與調整
任務三 齒輪傳動機構的裝配與調整
項目十二、機械系統運行與調整
根據總裝配圖要求，將各單元組裝成系統，按要求進行調整，達到預定功能。
