中人教儀廠是專業生產樓宇智能化工程實訓系統，智能樓宇實訓設備及配件的廠家,生產的樓宇智能化工程實訓系統，智能樓宇實訓設備品質過硬，中人品牌在國內已經擁有幾百所院?？蛻簟?/p>
本文關鍵詞：樓宇智能化工程實訓系統
一、ZR-L01A樓宇智能化工程實訓系統,智能樓宇實訓設備以工作過程導向，工學結合的模式規劃教學活動，完成以下任務
1.可視對講門禁系統安裝、接線和調試項目
△系統部件安裝任務
單元門口主機、室外呼叫模塊、室內可視對講模塊、非可視對講模塊、聯網器和管理中心機等主要器件的選擇、檢測，并將上述器件安裝到對應區域的合理位置。
△系統接線任務
完成可視對講門禁系統的線路鋪設和連接。
△系統調試任務
設置可視對講門禁系統器件的相關參數，完成室外主機地址設置、室內分機地址設置、ID卡分配與注冊、管理中心機設置等，實現室外主機呼叫室內分機、室內分機呼叫管理中心機、室外主機呼叫管理中心機、密碼開鎖、室內分機主動開鎖、刷卡開鎖、可視對講軟件記錄、處理開門、報警信息等功能。
2.安防系統安裝、接線和調試項目
△系統部件安裝任務
家用緊急求助按鈕、可燃?xì)怏w探測器、紅外對射報警器、聲光報警器、紅外探測器、門磁等安防探測器的選擇、檢測，并將上述器件安裝到對應區域的合理位置。
△系統接線任務
安防探測器和報警主機、視頻監控系統之間的線路鋪設和連接。
△系統調試任務
安防探測器和報警器、視頻監控之間聯動的參數設置、聯動編程。
3.消防聯動系統安裝、接線、調試、編程和運行項目
△系統部件安裝任務
智能光電感煙探測器、智能電子差定溫感溫探測器、總線隔離器、可燃?xì)怏w探測器、手動報警按鈕、編碼單輸入模塊、編碼單輸入/單輸出模塊、消火栓報警按鈕、火警聲光警報器、編碼器等全部或部分器件的選擇、檢測，并將其安裝到對應區域的合理位置。
△系統接線任務
完成消防聯動系統的線路鋪設和連接。
△系統調試、編程和運行任務
通過系統模塊的參數設置和聯動編程，實現消火栓泵、排煙機、聲光報警器。
4.綜合布線系統安裝、布線、接線、調試、編程和運行項目
△系統部件安裝任務
RJ45配線架、以太網交換機、電話程控交換機、電話配線架、底盒、電話模塊、網絡模塊、路由器、墻柜、電話機、RJ11水晶頭、RJ45水晶頭等全部或部分器件的選擇、檢測，并將其安裝到對應區域的合理位置。
△系統布線、接線任務
完成綜合布線系統的水平布線、垂直布線、線槽布線，實現指定模塊的線路連結（端接）。
△系統調試、編程和運行任務
通過系統模塊的參數設置和編程，實現終端電話呼叫、信息插座功能測試。
5.視頻監控系統安裝、接線和編程、調試項目
△系統部件安裝任務
高速球云臺攝像機、彩色半球攝像機、黑白半球攝像機、矩陣主機、彩色監視器、硬盤錄像機等全部或部分器件的選擇、檢測，并將其安裝到對應區域的合理位置。
△系統接線任務
完成視頻監控系統的線路鋪設和連接。
△系統編程、調試任務
通過系統模塊的參數設置和編程，實現監視器的視頻監控和畫面切換，高速球型云臺旋轉、聚焦動作控制和報警聯動錄像。

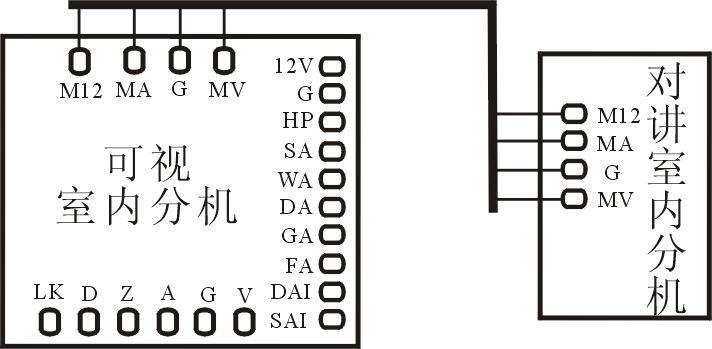

（圖1，室內分機與門前機的接線）
二、通過項目任務實施，樓宇智能化工程實訓系統,智能樓宇實訓設備可考察的職業能力
1.智能建筑的結構設計能力
2.樓宇自動化工程設計能力
3.消防報警系統設計、安裝施工與調試能力
4.安防監控系統設計、安裝與調試能力
5.對講門禁系統設計、安裝與調試能力
6.綜合布線系統施工能力
7.智能建筑系統故障診斷與調試能力
8.DDC的接線、編程和調試能力
9.監控軟件組態、通訊和運行能力

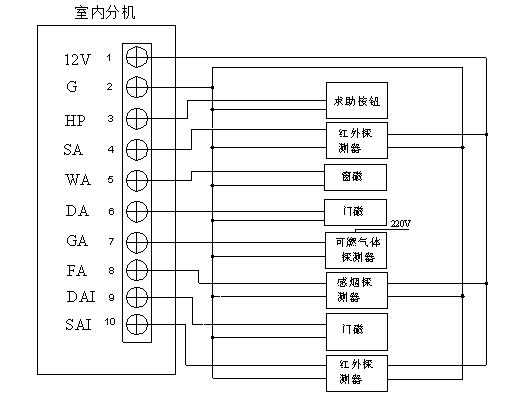

（圖2，室內分機與報警傳感器接線示意圖）
三、樓宇智能化工程實訓系統,智能樓宇實訓設備概述
樓宇智能化工程實訓系統,智能樓宇實訓設備在結構上以智能建筑模型為基礎，包含了智能大樓、智能小區、管理中心和樓道等典型結構，涵蓋了對講門禁、安防、視頻監控、消防、綜合布線和DDC控制六個系統，各系統既可獨立運行，也可實現聯動。通過此系統進行項目訓練，檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養、交流溝通能力等。

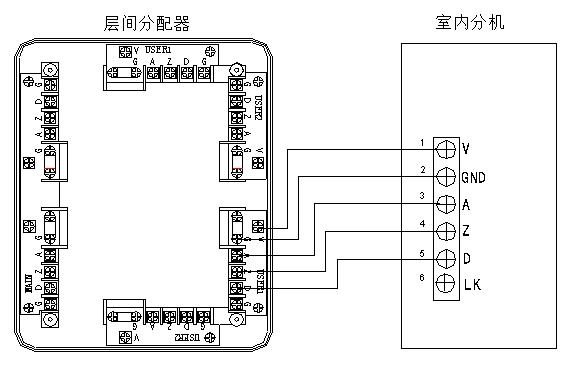

（圖3，室內分機與層間分配器接線示意圖）
四、樓宇智能化工程實訓系統,智能樓宇實訓設備技術性能
1.輸入電源：單相三線～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃） 海拔≤4000m
3.裝置容量：≤1kVA
4.外形尺寸：4660mm×2220mm×2300mm。
5.安全保護：具有漏電壓、漏電流保護，安全符合國家標準
6：樓宇智能化工程實訓系統,智能樓宇實訓設備基本配置：
（1）DDC控制系統：HW5201、HW5208、DC24V/5A24V繼電器 / 1套
（2）電腦桌：600mm×600mm×800mm（長×寬×高）/ 1臺
（3）鋼凳： Φ300mm×450mm（圓×高）/ 1把
（4）鋁人字梯 ： 900mm×250mm×1200mm（長×寬×高） / 2把
（5）工程塑料卡件：20mm×10mm×11mm（長×寬×高） / 500個
（6）安裝布線網孔板 ：
780mm×750mm / 26塊
710mm×390mm / 1塊
1500mm×260mm / 3塊
1500mm×500mm / 3塊
1500mm×400mm / 1塊
（7）總電源箱 ：空氣開關 / 1套
（8）安防控制系統： AC24V、DC12V/5A、DC18V/1.5A / 1套
（9）消防控制系統： DC24V/2A、24V繼電器 / 1套
（圖 4，接線圖）
五、樓宇智能化工程實訓系統,智能樓宇實訓設備配置清單
1、設備框架
|
序號 |
器材名稱 |
器材規格或型號 |
數量 |
單位 |
|
1 |
模型框架 |
312cm×158cm×250cm（長×寬×高） |
1 |
臺 |
|
2 |
計算機移動推車 |
600mm×600mm×800mm（長×寬×高） |
1 |
臺 |
|
3 |
方鋼凳子 |
300mm×450mm |
1 |
把 |
|
4 |
鋁人字梯 |
900mm×250mm×1200mm（長×寬×高） |
1 |
把 |
|
5 |
膨脹尼龍 |
20mm×10mm×11mm（長×寬×高） |
300 |
個 |
|
6 |
耗材 |
各類線材及緊固件等 |
1 |
批 |
2、對講門禁及室內安防系統：
|
序號 |
器材名稱 |
技術參數 |
數量 |
單位 |
|
1 |
彩色可視室外主機 |
WJ350-18B攝像頭：1/3”CCD攝像頭
攝像頭工作電流：230mA±20mA
掃描頻率：15625Hz 50Hz
頻率響應：300 ~3400Hz ±3db
工作溫度：-40℃～+50℃
安裝尺寸：345X130X40（mm）
安裝方式：鐵門安裝或墻體埋入 |
1 |
臺 |
|
2 |
普通壁掛室內分機 |
WJ18-12B工作電壓：5VDC
待機功率：0.36W 最大功率：12W
音頻輸出不失真功率：>5mW
音頻信噪比：>=50dB
工作溫度：-10℃～+50℃
安裝方式：壁掛式安裝 |
1 |
臺 |
|
3 |
主機.安裝盒 |
與主機配套 |
1 |
只 |
|
4 |
管理中心機 |
WJDN-01系統總線：5線+視頻線
視頻信號：1Vp_p 75Ω
音頻輸出不失真功率：>5Mw
頻率響應：300~3400Hz±3db
工作電壓：DC15V±10%
工作電流：< 500 mA
工作溫度：-10℃～+50℃
工作濕度：50%～95% |
1 |
臺 |
|
5 |
聯網器 |
工作電壓：DC12V
工作電流：20mA
傳輸距離：200m
產品型號：LWHZHQ
外觀尺寸：86X86X35(mm |
1 |
只 |
|
6 |
層間分配器（4分支） |
配接分機：1-4臺分機
工作電壓：DC12V
工作電流：30mA
傳輸距離：200m
產品型號：LWJMQ
外觀尺寸：86X86X35(mm) |
1 |
只 |
|
7 |
非接觸卡 |
通用 |
1 |
張 |
|
8 |
彩色可視室內分機 |
顯示器：4/黑白 3.5、4/彩色
工作電壓：18VDC
待機功率：0.36W 最大功率：13W
清 晰 度：橫向380線 縱向450線
音頻輸出不失真功率：>5mW
頻率響應：300 ~3400Hz ±3db
底部旋鈕調整：亮度、對比度/彩色
安裝方式：壁掛式安裝 |
1 |
臺 |
3、視頻監控系統：
|
序號 |
器材名稱 |
技術參數 |
數量 |
單位 |
|
1 |
高速球攝像機 |
采用27倍1/3'SONY CCD 480線高清晰一體化攝像機；
室內監控全角度，無盲點，集美觀大方，精巧，智能，便于安裝布線等優點于一體；
云臺旋轉：水平360°旋轉，上下-10°～90°旋轉，支持連續監視；
旋轉角度根據所見環境，自動調整鏡頭聚焦，自動調整成像白平衡；
內置全屏OSD屏幕菜單，兼容多種云臺控制協議，波特率可調；
水平360°轉動，精密步進電機驅動，運行平穩，定位精確；
27倍變焦鏡頭，可根據監控距離，實現1-150米高清監控；
6寸球機尺寸，流體大氣外觀設計
夜視超低照度0.01LUX
高有效成像分辨率：795*596 |
1 |
只 |
|
2 |
彩色半球攝像機 |
安衛視AWS-3031S-V參數表
成像器件： SONY CCD+2040
像素： PAL:725(H)X582(V) NTSC:768(H)X492(V)
信號制式： PAL/NTSC
水平解析度： 700線
最低照度： 紅外開啟時 0Lux
紅外距離： 可視距離5-25米
標配鏡頭: 默認3.6mm固定鏡頭 （3.6mm/6mm可選）
背光補償： 自動
電子快門： 1/60~1/10.000Sec1/50~1/10.000Sec
自動增益補償： 自動
白平衡： 自動
信噪比： 大于48Db (AGC off)
伽馬校正： >0.45
工作溫度： -10℃~+50℃RH95％Ma小
同步方式： 內同步
視頻輸出幅度： 1.0Vp-p (75Ω, composite)
功耗： DC12V,≤2A |
1 |
只 |
|
3 |
紅外夜視監控?cái)z像機 |
安衛視AWS-3061M參數表
成像器件： 1/4 CMOS
像素： PAL:725(H)X582(V)NTSC:768(H)X492(V)
信號制式： PAL/NTSC
水平解析度： 420TV Lines
最低照度： 紅外開啟時 0Lux
紅外距離： 臺灣鼎元LED紅外燈36顆 可視距離5-50米
標配鏡頭: 默認3.6mm固定鏡頭（3.6mm/6mm/8mm/12mm可選）
背光補償： 自動
電子快門： 1/60~1/10.000Sec1/50~1/10.000Sec
自動增益補償： 自動
白平衡： 自動
信噪比： 大于48Db (AGC off)
伽馬校正： >0.45
工作溫度： -10℃~+50℃RH95％Ma小
同步方式： 內同步
視頻輸出幅度： 1.0Vp-p (75Ω, composite)
功耗： DC12V,≤2A |
1 |
只 |
|
4 |
一體化攝像機 |
成像器件 1/3 SONY
像素 PAL:512(H)×582(V)
NTSC:512(H)×492(V)
信號制式 NTSC/PAL
水平解析度 480TV Line
最低照度 1.0Lux/F1.2
鏡頭安裝方式 C/CS
背光補嘗 開啟/關閉(可選)
自動增益補償 自動
光圈驅動方式 VIDEO/DC
鏡像功能 ——
白 平 衡 自動
電子快門 1/50(1/60)～1/100.000sec
信 噪 比 >48dB
伽瑪校正 ＜0.45
工作溫度 -20°C～50°C
同步方式 內同步
視頻輸出幅度 1.0Vp-p/75Ω
所需電源 DC12V.＜250mA/AC24V.220mA/AC220V.110mA
尺寸 60(W)x50(H)x130(D) |
1 |
只 |
|
5 |
監視器 |
TCL監視器 14寸普平彩色監視器 MC14 |
1 |
臺 |
|
6 |
17寸液晶監視器 |
※ 尺寸： 17" TFT-LCD
顯示模式： 4:3
分 辨 率： 1280×1024
亮 度： 450 cd/m²
對 比 度： 600:1
可視角度： 175°
采用防干擾金屬外殼，無輻射；
※ 外置電源，能耗低，超靜音冷卻風扇設計，整機壽命更長；
※ 高對比度、高亮度，可視角度寬闊，穩定性好；
※ 具有VGA狀態圖像重顯率自動調整功能；
※ 3D圖像處理，層次分明，色彩鮮艷；
※ 具有畫中畫功能，16.7M色，畫面更自然；
※ 5ms響應時間，顯示高速運動圖像才能真正無拖尾；
※ 175度超寬視角設計，從各個角度均可觀看清晰圖像；
※ 獨特的箭形液晶灌裝技術S-PVA技術，4:3顯示比例；
※ 專業的信號輸入接口，齊全的信號輸入通道；
※ 各單元背光源亮度衰減一致，色彩、亮度自然可以長久保持一致 |
1 |
臺 |
|
7 |
8路高清采集卡 |
視頻輸入/輸出 8路BNC輸入 / 電腦顯示
音頻輸入/輸出 無
圖像壓縮格式 H.264全實時/MPEG-4（四路全實時，八路準實時）
監視質量 PAL:704*576（D1）/ NTSC:720*480（D1）
回放質量 PAL:352*288（CIF）/ NTSC:352*240（CIF）
本地回放/顯示 1-8路同時回放，可顯示1,4,8畫面
信號系統 默認PAL制式（可調NTSC制式）
支持顯示器分辨率 默認顯示器分辨率：1024*768
錄像方式 JAVA/GPRS手動、定時、移動偵測
錄像查詢 時間檢索、事件檢索、通道檢索、日志檢索
錄像速度 PAL:25幀/秒（可調）NTSC:30幀/秒（可調）
錄像保存 本機硬盤、網絡
主板支持
支持848，865，945，965全系列主流主板 |
1 |
臺 |
|
8 |
鋁合金人字梯 |
寬踏板/高度900 |
1 |
臺 |
4、室內安防與周界防范系統：
|
序號 |
器材名稱 |
|
數量 |
單位 |
|
1 |
震動探測器 |
電磁靈敏度:
兼容性：優于EN 50130-4標準
高頻抗擾度1MHz至2GHz臨界頻率范圍內，場強大于40V/m(EN 61000-4-3):時，不觸發報警，也無需設置。
功能測試:
測試電壓：低壓<1.5VDC 高壓>3.5VDC
測試持續時間（包括測試發送器ISN-GMX-S1）：≤4秒 |
1 |
只 |
|
2 |
玻璃破碎探測器 |
數字處理器：12/8 bits 8MHz
靈敏度：連續可調
保護范圍：最高靈敏度為11米距離
安裝位置：天花或墻壁,接近或面對玻璃窗
抗干擾：抗無線電及電磁波
玻璃窗大?。喝魏未笮〔Ａ?br />
警報指示：紅色LED亮保持4秒 |
1 |
只 |
|
3 |
感溫探測器 |
報警溫度：80℃可選擇
工作電壓：12V
工作電流：靜電電流小于10ua報警工作電流10－30ma
相對濕度：10~95%
報警音量：10英尺處為95分貝
安裝高度：5米以下
報警輸出：
有線方式：現場聲光報警 / 有無輸出，報警排除自動斷開
無線方式：報警發射頻率 F ： 315M/433M
無線發射距離（屏蔽距離）： 50M ，可定制。 |
1 |
只 |
|
4 |
煙霧探測器 |
光電探測方式
采用光學迷宮
數字電路，采用CMOS微處理器
聯網輸出方式
具有手動測試，手動復位功能
單面PCB工藝
金屬屏蔽罩，抗高頻干擾 |
1 |
只 |
|
5 |
可燃?xì)怏w探測器 |
MCU控制，可靠性強
高穩定性、長壽命
采用低功耗傳感器
壁掛式安裝
單獨報警，聯網報警可選
警情排除自動復位 |
1 |
只 |
|
6 |
紅外探測器 |
工作電壓： DC12V（DC9V-DC15V）電流16mA
報警輸出 : DC28V,125MA,3W
防拆輸出： 常閉式繼電器，DC28V，125mA
工作溫度： 負50度至50度
防射頻干擾（RFI）： 在26-1000兆赫茲的頻率范圍內，干擾強度為30伏/米時
抗白光干擾: 大于等于30 000 Lux at ± 5°
微波頻率: 10.525KHz
外型尺寸： 95mm*57mm*38mm
符合標準: 3C(2004031901000037) UL (CE-EMC) |
1 |
只 |
|
7 |
門磁 |
防火ABS阻燃外殼，連接方式：常開或常閉 |
1 |
對 |
|
8 |
紅外對射探測器 |
采用雙光束紅外傳感器配合平面投射鏡片實現室外60米，室內90米的接收距離。探測器角度調整靈活：可垂直調節±24°.水平調節90°防射頻干擾:在25-950兆赫茲頻率范圍內,干擾強度為50V/米時,不會引起報警和系統重置.外殼采用高強度聚丙烯外殼,尺寸:17.1厘米X8.2厘米X8.7厘米 |
1 |
對 |
|
9 |
聲光報警器 |
壓電警號，防火ABS阻燃外殼，紅色或藍色可選；聲壓(VDC)：110±3，毛重：14.5，數量：100，包裝尺寸：580*240*450。 |
2 |
只 |
|
10 |
報警按鈕 |
防爆形式：隔爆型 防爆標志：ExdⅡCT6
進線口徑：M22×1.5 重量：I型：1kg；II型：1.1 kg |
2 |
只 |
|
11 |
紅外幕簾探測器 |
工作電壓：DC9-16V、靜態電流：≤20mA（DC12V時）、安裝方式：壁掛或吸頂、安裝高度：3m左右、探測角度：15°、探測距離：7m
探測范圍：6*0.7m（安裝高度在3.6m時）、報警輸出：常閉、防拆開關：常閉、尺寸：87*50*30mm |
1 |
只 |
|
12 |
報警主機 |
總線式大型248防區報警控制主機 |
1 |
臺 |
5、綜合布線系統：
|
序號 |
器材名稱 |
技術參數 |
數量 |
單位 |
|
|
1 |
標準網絡機柜 |
2米 |
1 |
個 |
|
|
2 |
RJ45配線架 |
24口機架式 |
2 |
個 |
|
|
3 |
以太網交換機 |
24口 |
2 |
臺 |
|
|
4個 |
電話程控交換機 |
8口 |
1 |
臺 |
|
|
5 |
110電話配線架 |
機架式 |
2 |
個 |
|
|
6 |
單口底盒、面板 |
86 |
20 |
個 |
|
|
7 |
電話模塊 |
語音 |
10 |
套 |
|
|
8 |
網絡模塊 |
超五類 |
10 |
套 |
|
|
9 |
路由器 |
TL-WR700N |
1 |
臺 |
|
|
10 |
墻柜 |
4U |
1 |
個 |
|
|
11 |
電話機 |
|
2 |
臺 |
|
|
12 |
RJ11水晶頭 |
|
100 |
個 |
|
|
13 |
RJ45水晶頭 |
|
100 |
個 |
|
6、消防報警系統：
|
序號 |
器材名稱 |
技術參數 |
數量 |
單位 |
|
|
1 |
火災報警控制器 |
GST-200 |
1套 |
套 |
|
|
2 |
點型感煙火災探測器 |
G3 |
1只 |
只 |
|
|
3 |
點型感溫火災探測器 |
G3N |
2只 |
只 |
|
|
4 |
探測器通用底座 |
DZ-02 |
3只 |
只 |
|
|
5 |
手動報警按鈕 |
GST-9122 |
1只 |
只 |
|
|
6 |
聲光報警器 |
100B |
1只 |
只 |
|
|
7 |
隔離模塊 |
8313 |
1只 |
只 |
|
|
8 |
輸入模塊 |
8300 |
2只 |
只 |
|
|
9 |
輸出模塊 |
8301 |
1只 |
只 |
|
|
10 |
電子編碼器 |
BMQ-2 |
1只 |
只 |
|
|
11 |
火災顯示盤 |
ZF-101 |
1只 |
只 |
|
7、智能供配電照明系統
|
NO |
器材名稱 |
型號 |
品牌/廠家 |
數 量 |
|
1 |
照明配電箱 |
|
中人教儀 |
1 |
|
2 |
單聯開關 |
A86K11-10BN |
|
1 |
|
3 |
雙聯開關 |
A86K22-10BN |
|
1 |
|
4 |
觸摸延時開關 |
A86KTCY100N |
|
1 |
|
5 |
人體感應延時開關 |
A86KHY100N |
民揚
|
1 |
|
6 |
大翹板雙路開關 |
A86K12-10BN |
1 |
|
7 |
聲光控延時開關 |
A86KSGY100N |
1 |
|
8 |
空氣開關 |
DZ47LE-63 4P/C10 |
1 |
|
9 |
漏電保護器 |
DZ47LE-63 2P/C10 |
1 |
|
10 |
單相電度表 |
DD862a |
西子 |
1 |
|
11 |
DDC通用控制模塊 |
HW-BA5202 |
青島海灣 |
1 |
|
12 |
鎮流器 |
HLDGZHE-M13W |
|
1 |
|
13 |
日光燈管 |
10W |
|
1 |
|
14 |
開關盒 |
86×86×40(86SM40) |
鴻雁電器 |
5 |
|
15 |
節能燈(螺口） |
220V/5W |
|
1 |
|
16 |
磨砂白熾燈泡 |
220V/25W |
佛山 |
1 |
8、耗材配件：
|
序號 |
器材名稱 |
數量 |
單位 |
|
1 |
39×18PVC線槽 |
1 |
根 |
|
2 |
BNC視頻接頭 |
10 |
只 |
|
3 |
SYV75-3視頻線 |
100 |
米 |
|
4 |
3A保險絲 |
5 |
只 |
|
5 |
號碼管φ3 |
4 |
米 |
|
6 |
號碼管φ4 |
1 |
米 |
（圖7，攝像機、矩陣、硬盤錄像機和監視器間的連接）
六、樓宇智能化工程實訓系統,智能樓宇實訓設備結構與組成
1.樓宇智能化工程實訓系統,智能樓宇實訓設備，本樓宇實訓裝置采用真實智能建筑模型，包含智能大樓、智能小區、管理中心和樓道等功能區域。
2.智能大樓設計了雙層結構，墻體內部設有預埋管道，可實現綜合布線系統的穿管布線和橋架布線等工程訓練，體現了綜合布線工程水平布線和垂直布線結構。
3.樓道和智能小區分別設有單元門和單戶門，可實現智能小區對講門禁系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。
4.管理中心實現智能小區和智能大樓的集中監控和管理，包含了管理中心機、視頻監控臺和消防控制主機等各功能區域的管理設備。
5.在智能大樓、智能小區區域內，可安裝布置消防系統現場設備，真實再現消防系統實際工程情景。
6.在智能大樓、智能小區、管理中心和樓道各區域內，安裝典型監控器材（各類型的高速球云臺攝像機、彩色半球攝像機、黑白半球攝像機等），實現主要出入口和關鍵區域視頻監控。
7.在智能建筑模型周圍安裝紅外對射、幕簾探測器實現智能建筑行業的典型周界防范。
8.各功能區域之間采用工程橋架實現系統連接。
本文鏈接：http://www.gmdgun.comhttp://www.gmdgun.com/product/ly1.html
文章來源：www.gmdgun.com??? ?編輯：中人教儀廠??? ?時間：2020-08-07 16:58
常見問題：
1、如果我要購買樓宇智能化工程實訓系統、智能樓宇實訓設備，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的樓宇智能化工程實訓系統、智能樓宇實訓設備是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開樓宇智能化工程實訓系統、智能樓宇實訓設備的發票，您需要提供開票資料。
3、你們的產品都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
