模電、數電實驗室成套設備
模電、數電實驗室成套設備,模電數電實訓臺元件盒盒體透明，直觀性好，加強學生對線路和元器件的感性認識。咨詢熱線13122891392 ...
訂購熱線：021-66581511
推薦產品
中人教儀廠是專業生產模電、數電實驗室成套設備，模電數電實訓臺及配件的廠家,生產的模電、數電實驗室成套設備，模電數電實訓臺品質過硬，中人品牌在國內已經擁有幾百所院校客戶。
本文關鍵詞：模電、數電實驗室成套設備

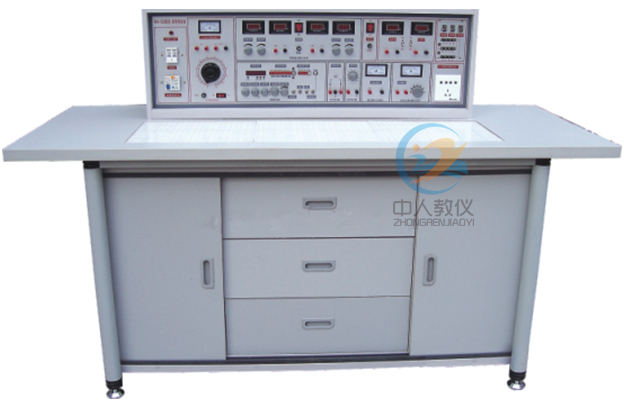

ZRGJ-740A模電、數電實驗室成套設備
實驗項目
（一）模擬電子電路部分|
1．常用電子儀器的使用 2．晶體二極管的特性與檢測 3．晶體三極管的輸入、輸出特性 4．晶體管共射極單管放大器 5．射極耦合觸發器 6．RC耦合兩級放大器 7．負反饋對放大器性能的影響 8．場效應管放大器 9．差動放大電路 10．運算放大器指標測試 11．集成運算放大器的基本應用（多種模擬運算電路） 12．RC正弦波振蕩器------集成運算放大器非線性應用一 13．方波發生器------集成運算放大器非線性應用二 14．三角波和方波發生器----集成運算放大器非線性應用三 15．LC正弦波振蕩器 16．變壓器耦合推換功率放大器 17．OTL功率放大 |
18．集成功率放大器。 19．電壓---頻率轉換電路。 20．單相半波、全波、橋式整流電路。 21．串聯型晶體管直流穩壓電源（設計性實驗） 22．集成直流穩壓電源。 23．單結晶管特性。 24．單結晶體管觸發電路。 25．晶閘管間單測試。 26．晶閘管可控整流電路（綜合性實驗） 27．函數信號發生器的組裝與調試（綜合性實驗） 28．萬用表的設計與調試（綜合性實驗） 29．電子門鈴電路------趣味性應用實驗一 30．電子報警電路------趣味性應用實驗二 31．光控簡易燈自動開關電路------趣味性應用實驗三 32．電子催眠器------趣味性應用實驗四 33．溫控電路------趣味性應用實驗五 ……自由設計 |
1．TTL集成邏輯門的參數測試
2．CMOS集成邏輯門的參數測試
3．TTL集電極開路門與三態輸出的應用
4．與門、或門、異或門邏輯電路測試
5．半加器、全加器電路實驗
6．RS、D、JK觸發器及JK與D觸發器的轉換電路
7．計算器
8．MSI移位寄存器及其應用
9．譯碼器及變換方式
10．?dāng)?shù)據選擇器及邏輯設計
11．用集成與非門構成單穩態觸發器和RC環形多諧振蕩器
12．利用門電路構成編碼器、分配器、選擇器
13．組合電路的設計之一
14．組合電路設計之二------顯示電路
15．同步時序電路的設計
16．計算機時序電路的設計
17．集成定時器測試及應用
18．D/A、A/D轉換器
19．電子秒表------大型綜合實驗。
20．二極管與門、或門電路
21．三極管"非門"電路
22．三極管"與非門"電路
23．三極管"或非門"電路
24．異步十進制加法計數器
25．異步十進制減法計數器
26．智力競賽搶答裝置
實驗臺構成與性能
1、電源及參數1.1輸入電源：交流220V單相三線電源，輸入時指示燈亮。
1.2電源輸出：有嵌入式保險盒和單相漏電開關二級保護功能。
A組：0.5KVA單相調壓器，輸出電壓0—240V，有數字表指示。
B組：低壓交流3，6，9，12，15，18，24V電源，最大輸出電流1.5A。
C組：低壓直流穩壓電源，±5V，±12V。
D組：雙路恒流穩壓電源，二路電壓均為0-30V，內置式繼電器自動換檔，多圈電位器連續調節，使用方便。輸出最大電流1.5A，具預設式限流保護功能，每路輸出有0.5級數字電流表，電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。
E組：萬能電源插座：為國內外各種儀器提供工作電源。
1.3、七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
1.4、音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不少于1W，音量可調，內置喇叭，用于電路擴音，也可作信號尋跡。
1.5、數顯外測交流直流電壓表：三位半數字顯示，精度0.5級，測量范圍：0—99.9v。
1.6、智能型直流數字電流表：精度0.5級，采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計而成通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，20mA、200mA、2000mA三檔，測量范圍：0-2000mA。具有數據存儲與查詢、超量程報警、指示功能。
1.7單次脈沖：每次可輸出一對正負脈沖。
1.8、函數信號發生器：
1.8.1波形：正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波、矩形波。
1.8.2頻率范圍：由0.1Hz到2MHz，分七個頻率檔級。
1.8.3正弦波失真度：10－30Hz＜3% 30Hz－100KHz≤1%。
1.8.4方波響應：前沿/后沿≤100nS(開路)。
1.8.5最大輸出幅度(開路)：f＜1MHz幅度≤15Vp-p1M＜f≤2MHz幅度≤11Vp-p。
1.8.6直流偏置（開路）：±10V?！?br /> 1.8.7輸出阻抗Z：Z0＝50Ω±5Ω.
1.8.8占空比：脈沖與鋸齒波上升、下降沿可連續變化，范圍10%－90%。
1.8.9壓控振蕩（VCF）：加外加直流電壓0－±5V變化時，對應的頻率變化大于100：1。
1.8.10輸出衰減：20 dB 40 dB 60dB。
1.10頻率計數器：
1.10.1測頻范圍：1Hz-100MHz，數顯。
1.10.2閘門時間：0.01S、0.1S、1S、10S。
1.10.3輸入阻抗（AC耦合）：電阻分量約500KΩ，并聯電容約100P。
2、模電數電實訓臺實驗操作桌：由雙面飾面板制成，不變形、不裉色，尺寸：160×70×80cm。鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二只儲存柜用于儲存元器件。
整套設備構成與配備（以二十四座為例）
1、實驗操作桌12張，一桌二座。操作桌桌面中央設置通用電路插板（尺寸：35×90cm），根據實驗電路在其上任意拼插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋與盒體之間采用壓卡式結構、維修拆裝、更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板和桌面（如需要在桌上放置儀器、焊接等）。實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。2、實驗臺：共12臺，每張學生實驗操作桌上配置1臺。
3、示教控制臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的工作電源。演示屏立在實驗臺上，尺寸為160×70cm，用于講解、演示。
4、器材配備：26只指針式1.5級直流電流表、13只MF500萬用表、13只數字萬用表、25套電烙鐵和烙鐵架、13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的電阻、電位器、電感、電容、集成電路、變壓器、條形磁鐵、邏輯電平開關、邏輯電平顯示、91只集成座等元件單元盒（元件己裝在單元盒內），25張學生凳，1個雙門立柜。
5、用戶自備器材：雙蹤示波器（型號不限），晶體管毫伏表，滑線變阻器。
實驗臺配置清單（每臺）
| 元 件 名 稱 | 型號 | 數量 | 備注 |
| 電阻 | 4Ω | 1 | 2W |
| 電阻 | 5.1Ω | 1 | 2W |
| 電阻 | 8Ω | 1 | 2W |
| 電阻 | 10Ω | 1 | 2W |
| 電阻 | 16Ω | 1 | 2W |
| 電阻 | 20Ω | 1 | 2W |
| 電阻 | 30Ω | 1 | 2W |
| 電阻 | 51Ω | 2 | 2W |
| 電阻 | 100Ω | 1 | 1/8W |
| 電阻 | 120Ω | 1 | 1/8W |
| 電阻 | 150Ω | 1 | 1/8W |
| 電阻 | 200Ω | 4 | 1/8W |
| 電阻 | 240Ω | 1 | 1/8W |
| 電阻 | 270Ω | 1 | 1/8W |
| 電阻 | 300Ω | 2 | 1/8W |
| 電阻 | 330Ω | 1 | 1/8W |
| 電阻 | 470Ω | 1 | 1/8W |
| 電阻 | 510Ω | 2 | 1/8W |
| 電阻 | 620Ω | 1 | 1/8W |
| 電阻 | 650Ω | 1 | 1/8W |
| 電阻 | 680Ω | 4 | 1/8W |
| 電阻 | 820Ω | 2 | 1/8W |
| 電阻 | 1K | 2 | 1/8W |
| 電阻 | 1.5K | 2 | 1/8W |
| 電阻 | 2K | 2 | 1/8W |
| 電阻 | 2.4K | 2 | 1/8W |
| 電阻 | 2.7K | 1 | 1/8W |
| 電阻 | 3K | 2 | 1/8W |
| 電阻 | 3.3K | 1 | 1/8W |
| 電阻 | 4.3K | 1 | 1/8W |
| 電阻 | 4.7K | 2 | 1/8W |
| 電阻 | 5.1K | 2 | 1/8W |
| 電阻 | 5.6K | 1 | 1/8W |
| 電阻 | 6.8K | 2 | 1/8W |
| 電阻 | 9.1K | 1 | 1/8W |
| 電阻 | 10K | 5 | 1/8W |
| 電阻 | 13K | 2 | 1/8W |
| 電阻 | 15K | 1 | 1/8W |
| 電阻 | 20K | 2 | 1/8W |
| 電阻 | 24K | 1 | 1/8W |
| 電阻 | 36K | 1 | 1/8W |
| 電阻 | 39K | 1 | 1/8W |
| 電阻 | 51K | 1 | 1/8W |
| 電阻 | 68K | 1 | 1/8W |
| 電阻 | 100K | 2 | 1/8W |
| 電阻 | 130K | 1 | 1/8W |
| 電阻 | 150K | 1 | 1/8W |
| 電阻 | 300K | 1 | 1/8W |
| 電阻 | 1M | 1 | 1/8W |
| 熱敏電阻 | 1K | 1 | 1/8W |
| 電 位 器 | 470Ω | 1 | 1/2W |
| 電 位 器 | 1K | 2 | 1/2W |
| 電 位 器 | 4.7K | 1 | 1/2W |
| 電 位 器 | 10K | 1 | 1/2W |
| 電 位 器 | 47K | 1 | 1/2W |
| 電 位 器 | 100K | 1 | 1/2W |
| 電 位 器 | 470K | 2 | 1/2W |
| 電 位 器 | 1M | 1 | 1/2W |
| 電解電容 | 0.1uF | 1 | 25V |
| 電解電容 | 10uF | 3 | 25V |
| 電解電容 | 33uF | 1 | 25V |
| 電解電容 | 47uF | 2 | 25V |
| 電解電容 | 100uF | 3 | 50V |
| 電解電容 | 220uF | 1 | 63V |
| 電解電容 | 470uF | 1 | 63V |
| 瓷片電容 | 300P | 1 | 63V |
| 瓷片電容 | 390P | 2 | 63V |
| 瓷片電容 | 1000P | 2 | 63V |
| 瓷片電容 | 1500P | 1 | 63V |
| 瓷片電容 | 4700P | 1 | 63V |
| 瓷片電容 | 6800P | 2 | 63V |
| 瓷片電容 | 0.01uF | 2 | 63V |
| 瓷片電容 | 0.1uF | 1 | 63V |
| 瓷片電容 | 0.47uF | 1 | 63V |
| 瓷片電容 | 1uF | 1 | 250V |
| 瓷片電容 | 2uF | 1 | 250V |
| 音頻輸入變壓器 | 1 | ||
| 音頻輸出變壓器 | 1 | ||
| 變壓器 | 220V/24+6+6 | 1 | |
| LC變壓器 | 1 | ||
| 二 極 管 | 4007 | 4 | |
| 二 極 管 | 2AP9 | 1 | |
| 發 光 二 極 管 | 4 | ||
| 光 敏 二 極 管 | 2Cu | 1 | |
| 穩 壓 二 極 管 | 2CW54 | 2 | |
| 穩 壓 二 極 管 | 2CW76 | 1 | |
| 場 效 應 管 | 3DJ6 | 1 | |
| 單 結 管 | BT33 | 1 | |
| 晶 閘 管 | KP1 | 1 | |
| 三 極 管 | 3DG6 | 2 | |
| 三 極 管 | 3DG12 | 2 | |
| 三 極 管 | 3AX31 | 1 | |
| 三 極 管 |
3DA1 |
1 | |
| 三 端 穩 壓 | 7805 | 1 | |
| 指示燈(信號燈) | 6V/0.1A | 1 | |
| 指示燈(信號燈) | 12V/0.2A | 1 | |
| 開關 | 3 | ||
| 喇叭 | 8Ω/0.2W | 1 | |
| 繼 電 器 | 6V | 1 | |
| 音樂集成 | 4V | 1 | |
| 電平開關與邏輯電平指示 | 2 | ||
| 電表 | 1mA/160Ω | 1 | 44型 |
| 電表 | ±100uA | 1 | 44型 |
| 集 成 座 | 14腳 | 4 | |
| 集 成 座 | 16腳 | 2 | |
| 集 成 座 | 20腳 | 1 | |
| 集 成 座 | 28腳 | 1 | |
| 集 成 運 放 | uA741 | 2 | |
| 定 時 器 | NE555 | 1 | |
| 功率放大器 | LA4101 | 1 | |
| 數模轉換器 | DAC0832 | 1 | |
| 模數轉換器 | ADC0809 | 1 | |
| TTL與非門 | 74LS00 | 1 | |
| TTL集電極開路與非門 | 74LS03 | 1 | |
| TTL非門 | 74LS04 | 1 | |
| TTL與門 | 74LS08 | 1 | |
| TTL三輸入與門 | 74LS11 | 2 | |
| TTL四輸入與非門 | 74LS20 | 2 | |
| TTL或門 | 74LS32 | 1 | |
| TTL觸發器 | 74LS74 | 2 | |
| TTL異或門 | 74LS86 | 1 | |
| JK觸發器 | 74LS112 | 2 | |
| 緩 沖 器 | 74LS125 | 1 | |
| 譯 碼 器 | 74LS138 | 2 | |
| 數據選擇器 | 74LS153 | 1 | |
| 計 數 器 | 74LS160 | 2 | |
| D觸發器 | 74LS175 | 1 | |
| 加減計數器 | 74LS192 | 2 | |
| 移位寄存器 | 74LS194 | 1 | |
| 計 數 器 | 74LS196 | 3 | |
| CMOS與非門 | CD4011 | 1 | |
| 工具 | |||
| 萬 用 表 | MF47 | 1 | |
| 數字萬用表 | DT890B+ | 1 | |
| 尖 嘴 鉗 | 1 | ||
| 電 烙 鐵 | 2 | ||
| 烙 鐵 架 | 2 | ||
| 螺 絲 刀 | 3 | ||
| 剝 線 鉗 | 1 | ||
| 連 接 線 | 25根 | ||
| 其他 | |||
| 實驗臺 | 1臺 | ||
| 實驗桌 | 1張 | ||
| 凳子 | 2張 | ||
| 防腐皮 | 1塊 | ||
| 雙門立柜 | 1個 | 全套1個 | |
產品特點
適用范圍
適用高等院校及要求較高的中專、技校、職業學校、科研單位，可完成數字電路、模擬電子技術實驗，利用其平臺也可完成其他科目實驗。是現有實驗室更新?lián)Q代或新建擴建實驗室的理想產品。本文鏈接：http://www.gmdgun.comhttp://www.gmdgun.com/smd/840.html
文章來源：www.gmdgun.com??? ?編輯：中人教儀廠??? ?時間：2019-04-01 15:20
常見問題：
1、如果我要購買模電、數電實驗室成套設備、模電數電實訓臺，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的模電、數電實驗室成套設備、模電數電實訓臺是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開模電、數電實驗室成套設備、模電數電實訓臺的發票，您需要提供開票資料。
3、你們的產品都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
