氣動PLC控制實驗臺

氣動PLC控制實驗臺,氣動實訓設備,氣動實驗臺可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗，咨詢熱線13122891392 ...

訂購熱線：021-66581511

推薦產品

: 高級維修電工實驗裝置

: 單片機、EDA開發實驗平臺

: 透明液壓PLC控制實訓裝置

: 機器人與智能視覺實驗裝置

產品詳情

中人教儀廠是專業生產氣動PLC控制實驗臺，氣動實訓設備_氣動實驗臺及配件的廠家,生產的氣動PLC控制實驗臺，氣動實訓設備_氣動實驗臺品質過硬，中人品牌在國內已經擁有幾百所院?？蛻?。

本文關鍵詞：氣動PLC控制實驗臺

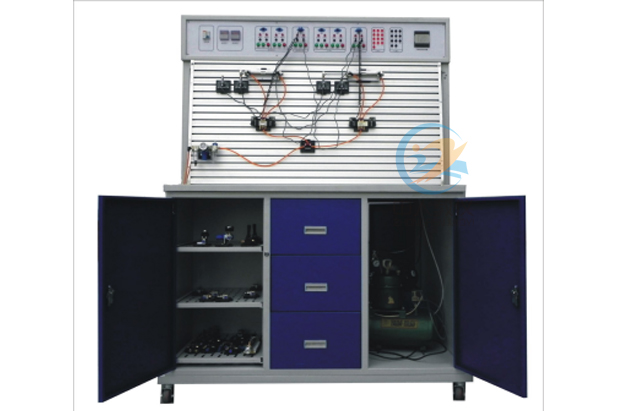

ZRQPL-01B氣動PLC控制實驗臺（PLC+組態）

一、概述

氣動實驗臺是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程序控制器（PLC）學習及其基本應用實驗等，是機電完美結合的典型實驗設備。
氣動實訓設備適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《 PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計，可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握PLC可編程序控制器的功能，控制原理及編程技巧等。
氣動PLC控制實驗臺,氣動實訓設備,氣動實驗臺

二、實驗臺主要特點

1.實驗氣動元件均裝有帶彈性插腳的底板，實驗時組裝實驗回路快捷、方便；實驗回路清晰、明了。
2.實驗電氣控制采用低壓直流24V電源；實驗回路、控制電路安全可靠。
3.電氣主控制單元采用PLC可編程序控制器控制，可與PLC微機通訊實現微機智能控制。同時，還可采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制器控制的優越性，加深對PLC可編程序控制器的了解及掌握。
4.該系統是典型的機、電、氣一體化的綜合實驗設備，功能強、適用范圍廣。
基本結構組成：
氣動PLC控制實驗臺主要由實驗桌及實驗支架、氣動元器件、電氣控制器件等組成。
氣動元器件配備：空氣壓縮機，空氣過濾、減壓、油霧器三聯件，減壓閥，手動換向閥，電磁換向閥，氣控?fù)Q向閥，行程閥，單向閥，節流閥、單向節流閥、快速排氣閥，或門型梭閥，單作用氣缸，雙作用氣缸、旋轉氣缸.....
電氣控制器件：直流24V（3A）電源單元，PLC可編程序控制器西門子，PLC電氣控制輸入單元， PLC電氣控制輸出單元，繼電器控制單元，行程開關（常閉、常開）。

三、主要技術參數

1.PLC可編程序控制器：西門子S7-200CNCPU224CN14入10出（繼電器輸出方式）。
2.直流電源：輸入AC 220V 輸出：DC 24V/3A
3.實驗臺外形尺寸：1500mm×700mm×1800mm
4．空氣壓縮機（基本配置小型機-雙頭）

規格:430*210*600（mm）
電源: AC220V
功率：360W
最高壓力：1.3mp
排氣量：0.039m3/min
溫度：90度
潤滑油：10#變壓機油
噪音：<65Dbca
儲氣容積:10L
凈重：21kg

四、實驗項目類型

（一）、氣動基本控制回路實驗
（二）、單回路作用缸自動控制
（三）、多回路作用缸自動控制
（四）、PLC控制技術的應用
（五）、繼電器控制技術應用
（六）、其它綜合、擴展性實驗等類型的氣動回路

實驗項目類型

（一）、氣動基本控制回路實驗
（二）、單回路作用缸自動控制
（三）、多回路作用缸自動控制
（四）、PLC控制技術的應用
（五）、繼電器控制技術應用
（六）、其它綜合、擴展性實驗等類型的氣動回路
氣動基本實驗回路舉例：
1.單作用氣缸的換向回路
2.雙作用氣缸的換向回路
3.單作用氣缸速度控制回路
4.雙作用氣缸單向調速回路
5.雙作用氣缸雙向調速回路
6.速度換接回路
7.緩沖回路
8.二次壓力控制回路
9.高低壓轉換回路
10.計數回路
11.延時回路
12.過載保護回路
13.互鎖回路
14.單缸單往復控制回路
15.單缸連續往復動作回路
16.直線缸、旋轉缸順序動作回路
17.多缸順序動作回路
18.雙缸同步動作回路
19.四缸聯動回路
20.卸荷回路
21.或門型梭閥的應用回路
22.快速排氣閥應用回路

五、可視化氣動仿真控制回路實驗

可視化氣動仿真控制回路基于組態王而開發的氣壓仿真控制系統，包含了10余個液壓典型氣動演示與控制，很形象的把氣各種氣閥內部閥芯的工作狀態、氣缸的工作過程等在畫面上顯示，其中多個可以直接與硬件相連接，可以在軟件界面上直接控制硬件工作，同時硬件也可將信息反饋給軟件，實現軟件與硬件的自動同步工作，可視化氣動仿真控制回路包含有（具體回路有差異以最新標準為準）：
單作用氣缸的電磁閥換向回路；
雙作用氣缸的電磁閥換向回路；
雙作用氣缸的氣控閥換向回路；
單作用氣缸的單向速度調節回路；
單作用氣缸的雙向速度調節回路；
雙作用氣缸的進口調節速度調節回路；
互鎖回路；
雙缸連續往復控制回路；
用行程閥雙缸順序動作回路；
用電氣開關雙缸順序動作回路等。

六、氣動PLC控制實驗臺配置清單

序號	分類	項目	型號規 格	數量	備注
1	氣源	壓縮機		1只
2	實驗臺	實驗臺		1臺
3	實驗臺	實驗板		1幅
4	實驗臺	元件固定板		3塊
5	接插元件	單作用缸	QGX25×100	1只
6	接插元件	雙作用缸	QGX25×100	2只
7	接插元件	旋轉氣缸	MSQB20A-F9B	1只
8	接插元件	三聯件	AC2000三聯件	1只
9	接插元件	減壓閥（帶壓力表）	AR2000	1只
10	接插元件	手動換向閥	4H210-08	1只
11	接插元件	單電磁換向閥（二位五通）	4V210-08	2只
12	接插元件	雙電磁換向閥（二位五通）	4V220-08	1只
13	接插元件	雙電磁換向閥（三位五通）	4V230-08	1只
14	接插元件	單氣控?fù)Q向閥（二位五通）	4A210-08	2只
15	接插元件	雙氣控?fù)Q向閥（二位五通）	4A220-08	2只
16	接插元件	行程閥（機控）	MOV-2	2只
17	接插元件	行程閥（按鈕）	MOV-3A	1只
18	接插元件	或門型梭閥	ST-02	2只
19	接插元件	快速排氣閥1/4”	QE-02	2只
20	接插元件	單向節流閥	RE-02	2只
21	接插元件	單向節流閥	JSC601	7只
22	接插元件	單向閥	1/4”	2只
23	接插元件	順序閥		2只
24	接插元件	氣容		1只
25	接插元件	六通（有機玻璃）		2只
26	電器	行程開關		4只
27	電器	直流開關電源單元（DC：24V）		1個
28	電器	PLC編程器控制器	西門子	1個
29	電器	PLC電器輸入單元		1個
30	電器	PLC電器輸出單元		1個
31	電器	繼電器控制單元		1個
32	電器	單元電器連接電纜		4條
33	資料	實驗指導書		1冊
34	資料	軟件光盤	編程軟件及程序	1碟
35	附件	內六角扳手		2把
36	附件	螺絲刀		2把
37	附件	活動扳手	150×19	1把
38	附件	尖嘴鉗		1把
39	附件	剪刀		1把
40	附件	三通（T型三通）	Ø6	4只
41	附件	三通（Y型減徑三通）	Ø8—Ø6	1只
42	附件	四通	Ø6	2只
43	附件	氣孔塞頭	Ø6	25只
44	附件	生料帶		1個
45	附件	行程開關		2只
46	附件	按鈕開關		3只
47	附件	氣管	PU氣管6×4	100米
48	附件	編程電纜線	西門子	1條
